allegro a6282 led 驱动器ic 主营产品

来源:霍芯电子    时间:2011-09-28

特点

  • 16 个恒流输出,每个输出电流可达 50 mA
  • LED 输出电压可达 12 V
  • 3.0 至 5.5 V 逻辑电路电源范围
  • 施密特触发输入,以提高抗噪性 A6282.gif
  • 通电复位 (POR),所有寄存器位 = 0
  • 低功率 CMOS 逻辑电路和锁存
  • 高数据输入速率:30 MHz
  • 输出电流精确度:通道间
    < ±3%,IC 之间±7%(在整个工作温度范围内)
  • 内部欠压锁定 (UVLO) 及过热关机 (TSD) 电路

应用

  • 单色、多色或全色 LED 显示
  • 单色、多色或全色 LED 标志牌
  • 显示背光
  • 多色 LED 照明

描述

A6282 器件专门设计用于 LED 显示应用。CMOS 器件包含一个输入移位寄存器、随附的数据锁存和 16 个 MOS 恒流灌电流驱动器。

CMOS 移位寄存器和锁存允许与基于微处理器的系统直接相连。使用一个 3.3 或 5 伏特逻辑电路电源,典型的串行数据输入速率可达到 30 兆赫。LED 驱动器电流电平可通过单一外部电阻器进行设置,由应用设计人员确定。串行数据输出允许在需要附加驱动线路的应用中进行多器件级联。

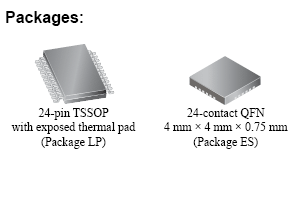

A6282 可采用各种 24 端子封装:带外露隔热盘和 SOIC (LW) 的 QFN(ES封装)和 eTSSOP (LP)。所有封装都为无铅封装,采用 100% 雾锡电镀引脚框。
