产品描述

SC246X 系列是采用 BiCMOS 技术生产

的斩波稳定的霍尔效应传感器，提供具有高

灵敏度、温度稳定性和综合保护功能的磁传

感解决方案。

通过动态偏移消除，可以实现卓越的高

温性能，这降低了由于器件过度成型、温度

依赖性和热应力引起的残余偏移电压。每个

芯片在单个硅芯片上包括一个稳压器，霍尔

电压发生器，小信号放大器，斩波稳定，施

密特触发器和一个可吸收高达 20mA 的电流

漏极开路输出。

内部稳压器允许电源电压为 2.5 至 24V，

非常适合在恶劣的汽车和工业环境中使用。

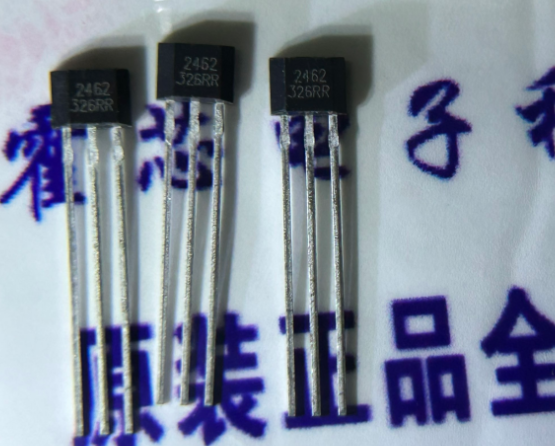

SC246X 采 用 3 引 脚 SIP 和 塑 料

SOT23-3 表面贴装封装。两个封装都是 100%

无铅亚光镀锡引线框架。

产品特性

 数字全极霍尔效应传感器

 斩波频率高

 极高灵敏度

 温度稳定性好

 工作电压范围宽:2.5~24V

 电源反接保护（最高 28V）

 所有引脚均具有过压保护

 EMC 性能好

 小封装

3 脚 SIP-（UA）

3 脚 SOT23-（SO）



产品应用



 流量计



 磁编码



 接近开关



 车库开门机



 电动滑门



 天窗电机
