CC6103ST丝印6103 CC6104ST丝印6104 霍尔效应开关 CC6104TO CC6103TO

概述

CC6103/4是一个锁存型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品最

高工作温度可以达到150℃。CC6103/4采用动态失调消除技术以及芯进电子专利保护的温度补偿技术，大幅降低了由于封装应力，环境温

度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。

CC6103/4包含电源稳压模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。内置的电源稳压模块可

以让芯片工作在2.5V至5.5V电源电压范围。

当磁场南极靠近芯片CC6103TO / CC6104ST丝印面，磁场强度达到阈值时，输出低电平。当磁场北极靠近芯片CC6103TO / CC6104ST

丝印面，磁场强度达到阈值时，输出高电平；

当磁场南极靠近芯片CC6103ST / CC6104TO丝印面，磁场强度达到阈值时，输出高电平。当磁场北极靠近芯片CC6103ST / CC6104TO

丝印面，磁场强度达到阈值时，输出低电平。

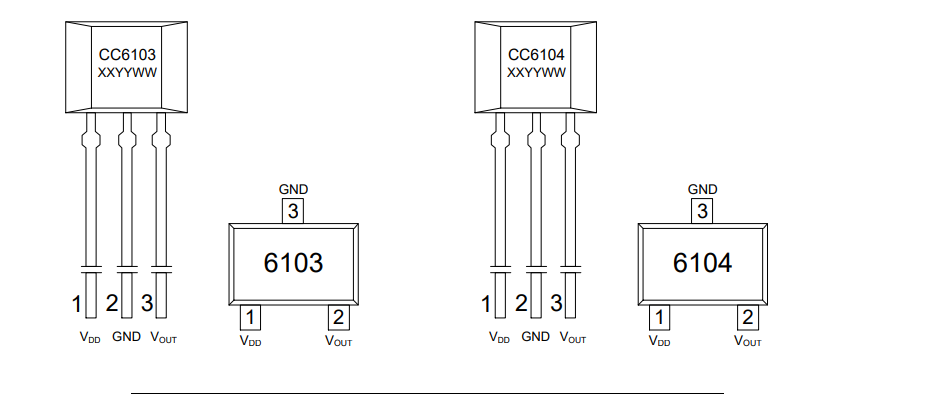

CC6103/4提供TO-92S和SOT23-3两种封装，均为符合RoHS规范，产品的使用环境温度范围为-40~150℃特点

◆ 开关点高度对称

◆ 具有斩波稳定功能，批次之间的一致性好

◆ 温度稳定性优异，可工作到 150℃

◆ 抗机械应力

◆ ESD HBM 4000V

应用

◆ 直流无刷马达

◆ 速度检测

◆ 线性位置检测

◆ 角度检测
