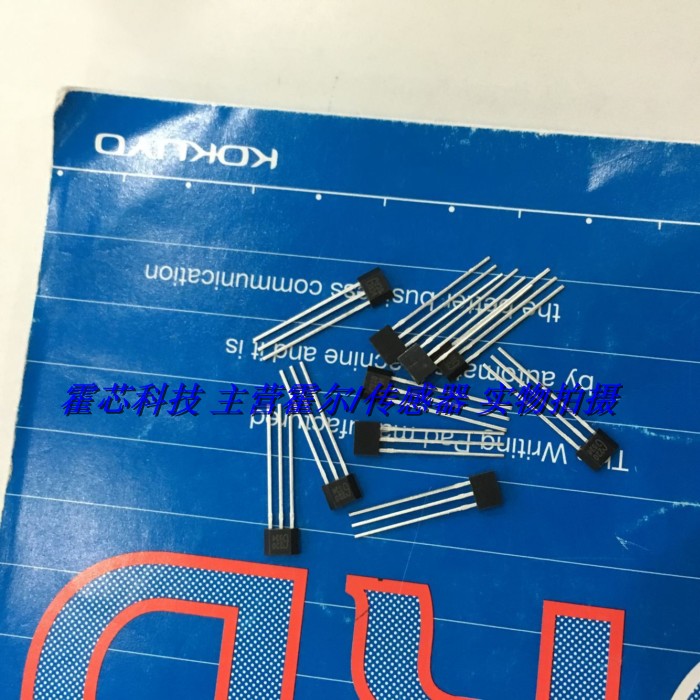

超高灵敏度霍尔开关 HALG230 替131 单极磁控开关TO-92S
来源：霍芯电子
时间：2016-11-19
| 描述： |
|
|
|
|
|
|
|
|
|
| HAL230超高灵敏度霍尔开关电路 TO-92UA 15GS即可工作的磁感应开关(是HAL131,升级版) |
| |
|
|
|
|
|
|
|
|
|
| HAL230单极霍尔开关工作点在15GS即可工作，超高的灵敏度使它备受欢迎！可用于各种实用电路。 |
| |
|
|
|
|
|
|
|
|
|
| 管脚定义：1VCC电源电压 2GND地 3OUT集电极开路输出 |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| 高灵敏度单极性开关元件集成传感器、差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压信号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。可以在-40℃～125℃范围工作其电源电压工作范围从3.8V到30V负载电流能力最高可达到45mA。封装SIP3L(TO92S) |
|
| |
| |
| 典型应用: |
|
|
|
|
|
|
|
|
| *直流无刷电机无触点开关 |
|
|
|
|
|
|
|
| *位置控制电流传感器 |
|
|
|
|
|
|
|
| *汽车点火器安全报警装置 |
|
|
|
|
|
|
|
| *隔离检测转速检测 |
|
|
|
|
|
|
|
| 技术参数和极限参数: |
|
|
|
|
|
|
|
| 电源电压VCC -30~+30V磁感应强度B不限Gauss输出反向击穿电压VCE -30V |
|
|
|
输出低电平电流IOL 45mA最大允许的功耗PD 450mW
|
