贴片钽电容封装、尺寸

钽质电容(Tantalum)

钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。

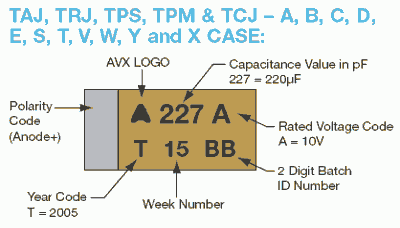

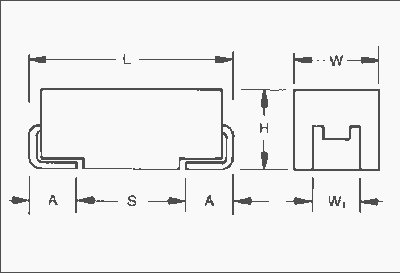

其对应关系如下表

型号 Y A X B C D

规格

L（mm） 3.2 3.8 3.5 4.7 6.0 7.3

W (mm) 1.6 1.9 2.8 2.6 3.2 4.3

T （mm） 1.6 1.6 1.9 2.1 2.5 2.8

注意：电容值相同但规格型号不同的钽质电容不可代用。

如：10UF/16V”B”型与10UF/16V”C”型不可相互代用。

二极管：

根据所承受电流的的限度，封装形式大致分为两类，

小电流型（如1N4148）封装为1206，

大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，

常用的封装形式有三类： 0805、1206、1210
